Arloesedd technolegol o systemau integredig
Nodwedd graidd y system hon yw ei swyddogaeth "tri-yn-un": gwasanaethu fel estyllod yn ystod y gwaith adeiladu, gweithredu fel inswleiddiad thermol parhaol, a ffurfio rhan annatod o amlen yr adeilad. Mae'r paneli inswleiddio yn sefydlu cysylltiadau mecanyddol cadarn â'r strwythur concrit trwy gysylltwyr arbenigol, gan sicrhau bod y system inswleiddio yn rhannu'r un oes ac yn gweithio mewn cytgord â'r prif strwythur. Mae'r athroniaeth ddylunio hon yn deillio o ystyriaethau optimeiddio cynhwysfawr ar gyfer diogelwch adeiladau, effeithlonrwydd ynni ac ansawdd adeiladu.
O'i gymharu â systemau inswleiddio allanol traddodiadol, mae'r system integredig yn dileu'r risg o ddatodiad haen inswleiddio, yn datrys y gwrthdaro rhwng diogelwch tân a pherfformiad thermol, ac yn cyflawni uno effeithlonrwydd ynni adeiladu a diogelwch strwythurol. Mae ei gysyniad dylunio yn cyd-fynd â gofynion diwydiannu adeiladu modern ac yn cynrychioli cyfeiriad datblygu systemau amlen adeiladu yn y dyfodol.
Cyfansoddiad System a Phriodweddau Materol
Mae'r System Strwythur Inswleiddio Integredig yn bennaf yn cynnwys y cydrannau allweddol canlynol: paneli inswleiddio cyfansawdd, systemau cysylltydd, deunyddiau selio, a thechnolegau adeiladu ategol. Mae'r paneli inswleiddio cyfansawdd fel arfer yn cynnwys strwythur rhyngosod gyda-haenau wyneb anorganig cryfder uchel ar y ddwy ochr a deunydd craidd inswleiddio effeithlonrwydd uchel yn y canol. Gall y deunyddiau wyneb gynnwys byrddau sment wedi'u hatgyfnerthu â ffibr, byrddau calsiwm silicad, neu haenau morter polymer arbenigol, gan gynnig ymwrthedd effaith ardderchog, ymwrthedd tân a gwydnwch.
Mae'r dewis o ddeunyddiau craidd inswleiddio yn helaeth a gellir eu haddasu yn unol â gwahanol amodau hinsoddol, safonau effeithlonrwydd ynni, a gofynion diogelwch tân. Mae deunyddiau a ddefnyddir yn gyffredin yn cynnwys Polystyren Ehangedig Graffit (SEPS), byrddau Rock Wool (RW), ac Ewyn Polywrethan Anhyblyg (PUR/PIR). Mae'r deunyddiau hyn yn cael triniaethau arbennig i sicrhau eu bod yn gydnaws â choncrit a sefydlogrwydd hirdymor. Mae'r system gysylltydd yn hanfodol ar gyfer diogelwch strwythurol, wedi'i gwneud fel arfer o fetelau sy'n gwrthsefyll cyrydiad neu ddeunyddiau cyfansawdd cryfder uchel gyda strwythurau angori wedi'u dylunio'n arbennig.
Egwyddorion Gweithio a Pharamedrau Perfformiad

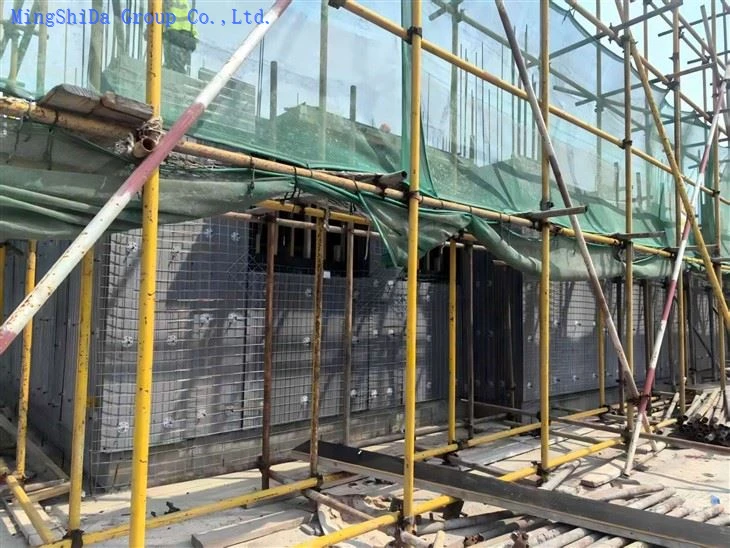

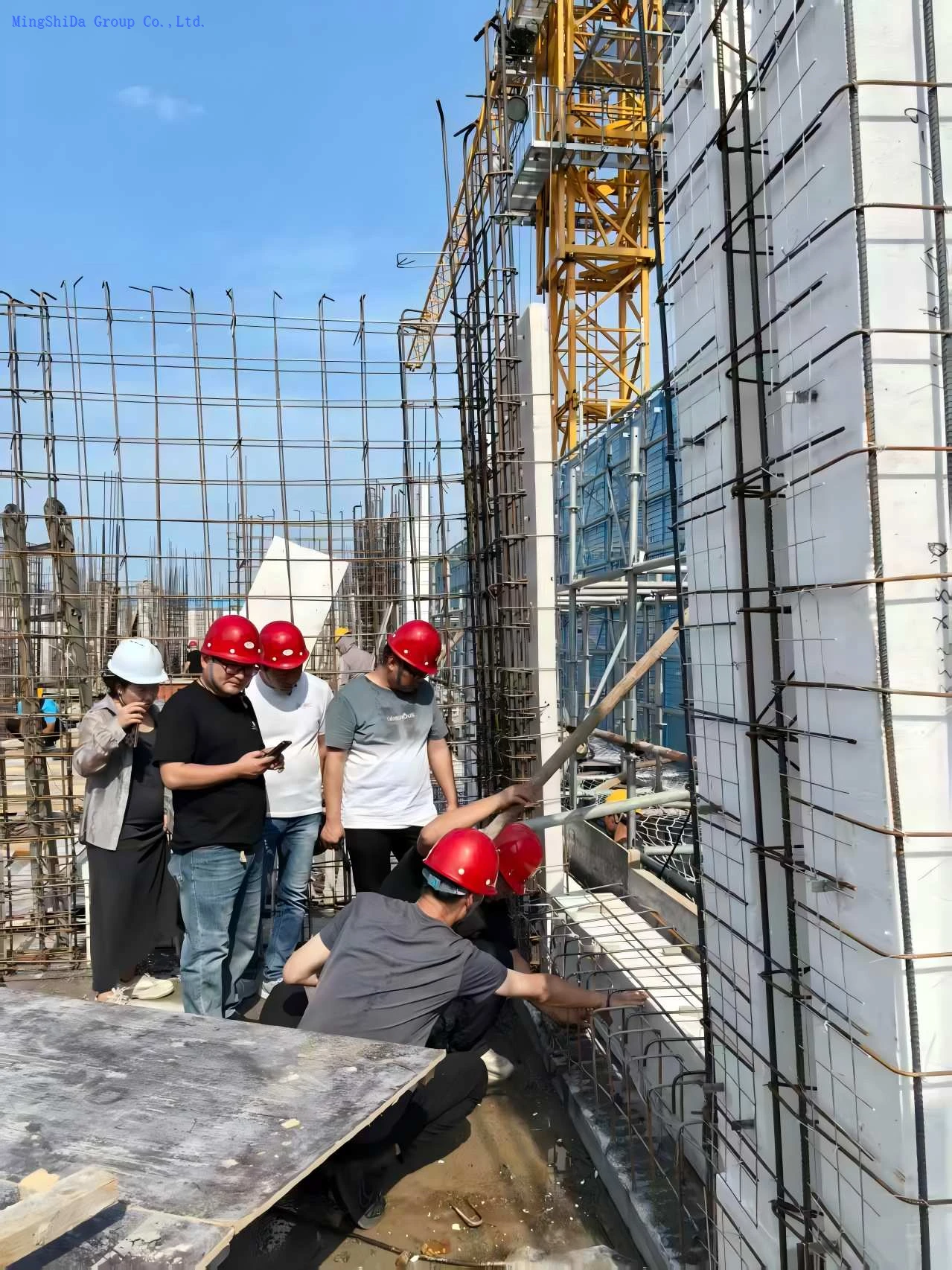

Mae'r system yn gweithredu ar y cysyniad "ffurflen barhaol". Yn ystod arllwys concrit, mae'r paneli inswleiddio yn estyllod sy'n dwyn pwysau ochrol concrit; ar ôl caledu concrit, mae'r paneli'n sefydlu cysylltiadau parhaol â'r wal strwythurol trwy gysylltwyr. Mae'r cysylltiadau hyn nid yn unig yn trosglwyddo llwythi ond hefyd yn darparu ar gyfer ehangiad thermol, crebachu, a micro-anffurfiannau'r strwythur, gan sicrhau perfformiad cydgysylltiedig y system gyfan.
Mae paramedrau perfformiad allweddol y system yn cynnwys: trawsyriant thermol (gwerth U-) yn cyrraedd 0.15-0.30 W/(m²·K), yn bodloni gofynion adeiladu ynni isel iawn; gradd tân yn cyrraedd safon Dosbarth A anhylosg yn dibynnu ar y ffurfwedd; ymwrthedd pwysau gwynt sy'n fwy na 9.0 kPa; oes dyluniad system sy'n cyfateb i brif strwythur yr adeilad, fel arfer dros 50 mlynedd; a gwrthiant trawiad yn cyrraedd dros 10J. Mae'r holl baramedrau hyn wedi cael eu profi'n drylwyr gan asiantaethau arolygu awdurdodol cenedlaethol.
Proses Gynhyrchu a Rheoli Ansawdd
Mae cynhyrchu paneli inswleiddio integredig yn cyflogi gweithrediadau llinell cynulliad awtomataidd iawn, gan sicrhau sefydlogrwydd a chysondeb ansawdd y cynnyrch. Mae'r broses gynhyrchu yn cynnwys: archwilio deunydd crai, torri a phrosesu deunydd craidd, cyn-driniaeth panel, bondio cyfansawdd, mewnblannu cysylltwyr, halltu, ac archwilio cynnyrch gorffenedig. Mae pob cam proses yn dilyn safonau rheoli ansawdd llym gyda-monitro amser real gan ddefnyddio offer canfod uwch.
Mae ffatrïoedd yn gweithredu systemau rheoli ansawdd ISO9001, gan sefydlu rheolaeth olrhain proses lawn o gaffael deunydd crai i gyflenwi cynnyrch gorffenedig. Mae gan bob panel amser cynhyrchu marcio adnabod unigryw, rhif swp, data arolygu, a gwybodaeth arall. Mae'r rheolaeth fanwl hon yn sicrhau dibynadwyedd ac olrhain cynnyrch, gan ddarparu sylfaen gadarn ar gyfer ansawdd peirianneg.
Prif Nodwedd
●Gwella Perfformiad Diogelwch Chwyldro.
● Effeithlonrwydd Ynni Gwydn a Sefydlog.
●Gwelliant Sylweddol mewn Effeithlonrwydd Adeiladu.
● Mae'r system yn arbed hyd at 40% o ynni ac yn para dros 50 mlynedd.
● Rydym yn darparu atebion gwyrdd cyflawn ar gyfer adeiladau preswyl, masnachol a chyhoeddus.
Manteision-Bywyd Gyfan-Cost Beicio
Ystod Cais
● Mae ein system insiwleiddio integredig yn addas ar gyfer -adeiladau preswyl, masnachol a chyhoeddus uchel ar draws yr holl barthau hinsawdd byd-eang.
●Mae'n arbennig o addas-ar gyfer ôl-ffitio cyfleusterau cyhoeddus fel ysbytai ac ysgolion sydd â gofynion amgylchedd dan do llym.
● Mae'r system yn darparu buddion ardderchog o ran diogelu rhag tân ac arbed ynni mewn adeiladau arbenigol fel gweithfeydd diwydiannol a chanolfannau data.
● Mae'n bodloni gofynion technegol ardystiadau adeiladu gwyrdd byd-eang mawr, gan gynnwys safonau LEED a Passive House.
● Mae'r system yn berthnasol i brosiectau adeiladu newydd ac yn cael ei defnyddio'n eang ar gyfer ôl-ffitiau arbed ynni ac adnewyddu ffasadau adeiladau presennol.
Inswleiddio Integredig-Taflen Data Perfformiad Technegol System Strwythur
热工性能 Perfformiad Thermol
| 性能参数 Paramedr Perfformiad | 测试标准 Safon Prawf | 技术指标 Manyleb Dechnegol | 单位 Uned |
|---|---|---|---|
| 传热系数 Trosglwyddiad Thermol (G-gwerth) | EN ISO 6946 / ASTM C1363 | Llai na neu'n hafal i 0.15 | W/(m²·K) |
| 线性热桥系数 Cyfernod Pont Thermol Llinol (Ψ-gwerth) | EN ISO 10211 | Llai na neu'n hafal i 0.01 | W/(m·K) |
| Cyfernod Pont Thermol Point (χ-gwerth) 点热桥系数 | EN ISO 10211 | Llai na neu'n hafal i 0.005 | W/K |
| 导热系数 Dargludedd Thermol (gwerth λ-) | EN 12667 / ASTM C518 | Llai na neu'n hafal i 0.020 | W/(m·K) |
| 热阻 Ymwrthedd Thermol (G-gwerth) | EN 12667 | Yn fwy na neu'n hafal i 5.0 | m²·K/W |
| 红外热成像温差 Thermograffeg Isgoch Gwahaniaeth Tymheredd | EN 13187 | Llai na neu'n hafal i 1.0 | gradd |
防火性能 Perfformiad Tân
| 性能参数 Paramedr Perfformiad | 测试标准 Safon Prawf | 技术指标 Manyleb Dechnegol | 等级/结果 Dosbarth/Canlyniad |
|---|---|---|---|
| 燃烧性能分级 Dosbarthiad Tân | EN 13501-1 | A2-s1, d0 | A级不燃 Dosbarth A Anhylosg |
| 耐火极限 Ymwrthedd Tân | EN 1364-1 / ASTM E119 | 120 | 分钟 munud |
| 背火面温升 Cynnydd Tymheredd (Arwyneb Heb ei Ddinoethi) | EN 1363-1 | Llai na neu'n hafal i 140 | gradd |
| 烟气毒性 Gwenwyndra Mwg | EN 13823 | AQ1 | 准安全级 Lled-Lefel Ddiogel |
| 火焰蔓延指数 Mynegai Lledaeniad Fflam | ASTM E84 | Llai na neu'n hafal i 15 | - |
| 烟密度指数 Mynegai Dwysedd Mwg | ASTM E84 | Llai na neu'n hafal i 50 | - |
结构性能 Perfformiad Strwythurol
| 性能参数 Paramedr Perfformiad | 测试标准 Safon Prawf | 技术指标 Manyleb Dechnegol | 单位 Uned |
|---|---|---|---|
| 抗风压性能 Ymwrthedd Llwyth Gwynt | EN 12179 / ASTM E330 | Yn fwy na neu'n hafal i 5000 | Pa |
| 抗震性能 Perfformiad Seismig | EN 1998-1 / IBC 2018 | Pasio prawf daeargryn prin 8 gradd | - |
| 抗冲击性能 Gwrthsefyll Effaith | EN 12600 / ASTM D4226 | 50J无裂纹 50J dim cracio | 焦耳 Joules |
| 连接安全系数 Ffactor Diogelwch Cysylltiad | ETAG 034 / AC320 | Yn fwy na neu'n hafal i 4.0 | - |
| 抗拉拔强度 Cryfder Tynnol | EN 13412 | Yn fwy na neu'n hafal i 6.5 | kN/angor |
| 抗剪强度 Cryfder Cneifio | EN 12090 | Yn fwy na neu'n hafal i 0.30 | MPa |
防水防潮性能 Perfformiad Diddosi a Lleithder
| 性能参数 Paramedr Perfformiad | 测试标准 Safon Prawf | 技术指标 Manyleb Dechnegol | 单位 Uned |
|---|---|---|---|
| 静态水压防水 Gwrthsefyll Pwysedd Dŵr Statig | EN 1928/ASTM D5385 | Yn fwy na neu'n hafal i 2000 | mmH₂O |
| 接触角 Contact Angle (Dŵr) | ISO 27448 | Yn fwy na neu'n hafal i 110 | 度 graddau |
| 吸水率 Amsugno Dŵr | EN 1609 / ASTM C272 | Llai na neu'n hafal i 1.0 | % (cyf.) |
| 透汽率 Athreiddedd Anwedd | EN 12086 / ASTM E96 | 0.5-3.0 (addasol) | g/(m²·24h) |
| 抗冷凝性能 Gwrth{0}}Perfformiad anwedd | ISO 13788 | Dim risg anwedd ar ΔT Mwy na neu'n hafal i 15 gradd | - |
| 抗冻融循环 Rhewi{0}}dadmer Gwrthiant Beiciau | EN 12091 | Yn fwy na neu'n hafal i 300 o gylchoedd, dim difrod | 循环 cylchoedd |
耐久性能 Perfformiad Gwydnwch
| 性能参数 Paramedr Perfformiad | 测试标准 Safon Prawf | 技术指标 Manyleb Dechnegol | 结果 Canlyniad |
|---|---|---|---|
| 设计使用寿命 Bywyd Gwasanaeth Dylunio | ISO 15686-1 | Yn fwy na neu'n hafal i 50 | 年 mlynedd |
| 冻融循环后强度保持率 Cryfder Cadw ar ôl Rhewi-dadmer | EN 12091 | Yn fwy na neu'n hafal i 95 | % |
| UV老化后性能保持率 Cadw Perfformiad ar ôl Heneiddio UV | EN 12467 / ASTM G154 | Yn fwy na neu'n hafal i 95 | % |
| 湿热老化后性能保持率 Cadw Perfformiad ar ôl Heneiddio Gwres Tamp | EN 14188 | Yn fwy na neu'n hafal i 90 | % |
| 年老化率 Cyfradd Heneiddio Flynyddol | ISO 2440 | Llai na neu'n hafal i 1.0 | %/blwyddyn |
| 尺寸稳定性 Sefydlogrwydd Dimensiwn | EN 1604 (70 gradd , 48h) | Llai na neu'n hafal i 0.5 | % |
环境性能 Perfformiad Amgylcheddol
| 性能参数 Paramedr Perfformiad | 测试标准 Safon Prawf | 技术指标 Manyleb Dechnegol | 单位/等级 Uned/Dosbarth |
|---|---|---|---|
| 甲醛释放量 Allyriad fformaldehyd | EN 717-1 / ASTM D6007 | Llai na neu'n hafal i 0.01 | mg/m³ |
| VOC总释放量 Cyfanswm Allyriadau VOC | ISO 16000-6 / ASTM D5116 | Llai na neu'n hafal i 0.05 | mg/m³ |
| 可回收率 Cyfradd Ailgylchu | ISO 14021 | Yn fwy na neu'n hafal i 85 | % |
| 碳排放(生产阶段) Allyriad Carbon (Cyfnod Cynhyrchu) | ISO 14067 | Llai na neu'n hafal i 15 | kgCO₂/m² |
| 材料环保认证 Ardystiad Amgylcheddol | - | DPC, GreenGuard, Blue Angel | - |
质量保证 Sicrhau Ansawdd
| 认证体系 System Ardystio | 认证机构 Corff Ardystio | 证书编号 Rhif Tystysgrif | 有效期 Dilysrwydd |
|---|---|---|---|
| ISO 9001: Rheoli Ansawdd 2015 | TÜV Rheinland | 认证中 yn yr arfaeth | 3 i 3 blynedd |
| ISO 14001: 2015 Rheolaeth Amgylcheddol | TÜV Rheinland | 认证中 yn yr arfaeth | 3 i 3 blynedd |
| Deunydd Adeiladu Gwyrdd Tsieina | CNAS | GBM-2023-001 | 5 i 5 mlynedd |
|
FAQ
 C1: Beth yw System Strwythur Inswleiddio Integredig? Sut mae'n wahanol i systemau inswleiddio traddodiadol? A1:Mae'r system integredig yn rhag-wneud deunyddiau inswleiddio a chymorth strwythurol yn fodiwlau cyflawn trwy dechnoleg ymasiad lefel moleciwlaidd yn y ffatri. O'i gymharu ag adeiladu haenog traddodiadol, mae'n dileu problemau rhyngwyneb, yn cyflawni sero pontydd thermol, dim gollyngiadau, dim pant, ac yn gwella effeithlonrwydd gosod 3-5 gwaith.
C2: Beth yw perfformiad tân y system? A2:Mae'r system gyflawn yn defnyddio deunyddiau nad ydynt yn llosgi Dosbarth A (EN 13501-1 A2-s1, d0), yn pasio profion gwrthsefyll tân 2 awr, gyda chynnydd tymheredd arwyneb heb ei ddatgelu Llai na neu'n hafal i 140 gradd a gwenwyndra mwg lefel ddiogel (AQ1), gan fodloni'r gofynion diogelwch tân uchaf.
C3: Beth yw bywyd gwasanaeth y system? A3: Design service life ≥50 years. After 300 freeze-thaw cycles and 5000 hours of UV aging testing, performance retention >95%. Cyfradd heneiddio flynyddol berthnasol Llai na neu'n hafal i 1%, gan gyflawni'r un oes yn y bôn â phrif strwythur yr adeilad.
C4: Sut mae'r system yn darparu ymwrthedd diddosi a lleithder? A4:Amddiffyniad pedair haen: 1) Cotio hydroffobig nano (ongl cyswllt Yn fwy na neu'n hafal i 110 gradd); 2) Dyluniad integredig di-dor; 3) System ddraenio gyfartal pwysau; 4) rheoliad athreiddedd anwedd deallus. Amsugno dŵr Llai na neu'n hafal i 1.0%, gan atal cyddwysedd a llwydni yn effeithiol.
C5: Pa mor hir mae'r gosodiad yn ei gymryd? A5:Gall pob tîm (4-6 o weithwyr) osod 300-500㎡ y dydd. O'i gymharu â systemau traddodiadol gyda 10+ camau adeiladu, dim ond 3 phrif gam sydd eu hangen ar y system integredig, gan leihau hyd cyffredinol y prosiect 30-50%.
C6: A all addasu i siapiau pensaernïol cymhleth? A6:Oes. Rydym yn darparu: 1) Arwynebau crwm personol gyda radiws Mwy na neu'n hafal i 3m; 2) Cynhyrchu modiwlau siâp arbennig; 3) Opsiynau gorffen lluosog (effeithiau paent / metel / carreg); 4) Dyluniad integreiddio perffaith gyda llenfuriau, ffenestri a drysau.
|
